XMWYM008 自研

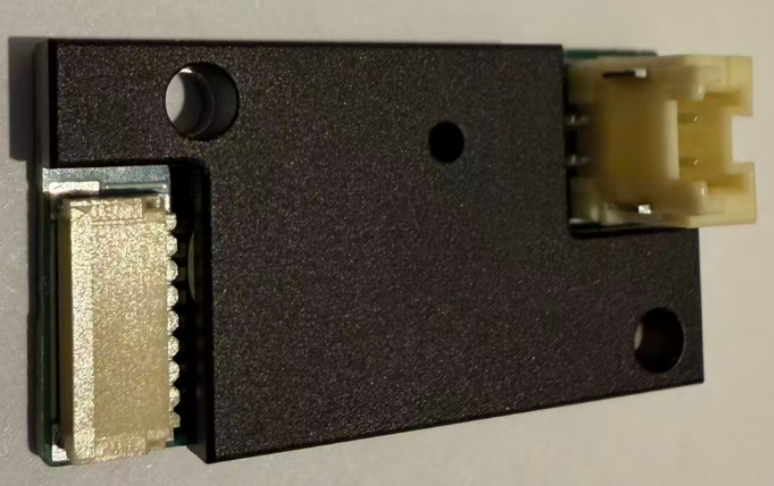

精准液面探测，让移液零失误｜芯明微电容式液面传感器
【一句话定位】
专为IVD、生命科学、自动化液体处理设计——脉冲IO+总线数据双重验证，电容校验排除干扰。
核心优势
传统传感器 | XMW |
单一电平信号，易误触发 | 脉冲IO+485/CAN总线双重验证 |
无法区分气泡/液面 | 电容值读取，智能识别真实液面 |
四型号选型
型号 | 接口 | 总线 | 功能 | 适用场景 |
A | 5Pin | 485 | 基础入液探测 | 兼容其他品牌5Pin，直接替换 |
B | 5Pin | 485 | 贴片式 | 尺寸可定制，集成到主板 |
C | 8Pin | 485+CAN | 基础+CAN通信 | 多设备组网，高速响应 |

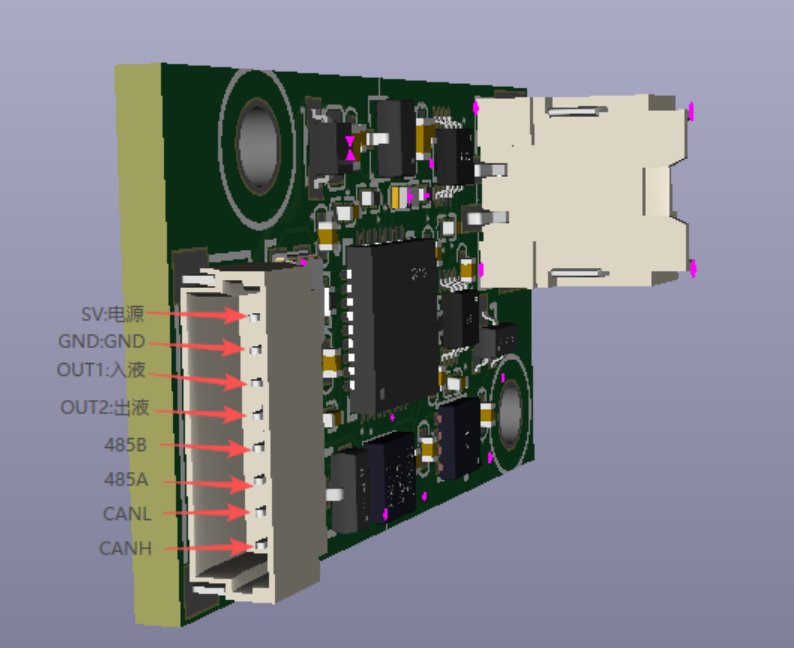

D | 8Pin | 485+CAN | 入液+出液+光耦防撞 | 需Z轴极限保护的场景 |
D型亮点：OUT2可复用为防撞光耦信号，一针两用，省接口省空间。

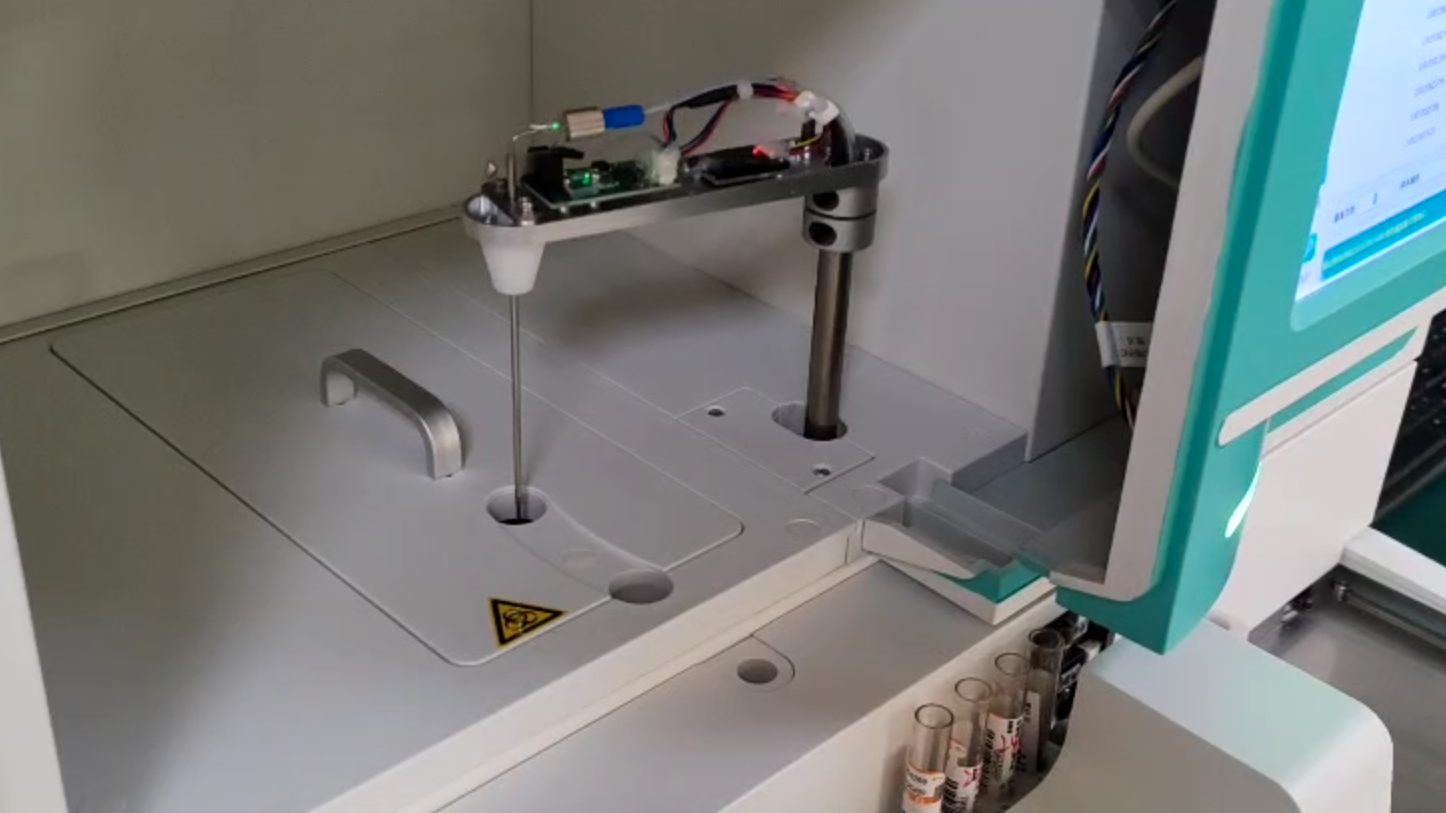

⚡ 标准工作流程
上电初始化(状态00) → Z轴下行探测 → 探针触液→OUT1脉冲→状态01→Z轴停
→ 泵吸液完成 → 重置状态00 → Z轴上行 → 探针离液→OUT2脉冲→状态02
全程状态可追溯，杜绝吸空、过插风险。
关键参数
• 供电：5V（最大6V）
• 输出：NPN开漏，需外接上拉
• 通信：RS485（115200bps，ASCII）/ CAN（1Mbps，扩展帧）
• 灵敏度：0x09~0x14可调，值越小越灵敏
• 尺寸：A/C型32×17mm，D型43×17mm
谁需要它？
✅ IVD体外诊断设备（生化/免疫/分子诊断）
✅ 自动化移液工作站
✅ 样本前处理系统
✅ 高通量药物筛选平台
✅ 任何需要精准液面定位的液体处理场景
─────────────────────────────────────────
联系我们
【深圳市芯明微电子科技有限公司】
业务咨询：18666220752（微信同号）
技术支持：support@xmwdz.cn
官网：www.xmwdz.cn
支持样品测试、OEM定制、技术对接，欢迎实验室设备厂商与集成商洽谈合作！
